Q-Box

Accuratezza e semplicità per il nuovo standard nella pletismografia corporea

  • Q-Box è la cabina di nuova generazione per la misura dei volumi (TGV, TLC, FRC, etc.) e delle resistenze polmonari (RAW, GAW) con il metodo Gold Standard della pletismografia corporea.

    Q-Box è una cabina pletismografica pressometrica (a volume costante), con tempi di stabilizzazione e calibrazione rapidissimi. La cabina è spaziosa ed offre comodità e facilità di accesso ad adulti e pazienti speciali.

    I test di spirometria possono essere effettuati dentro o fuori la cabina, utilizzando lo stesso flussimetro e testata valvolata.

    Q-Box è un sistema pienamente modulare e può essere in qualsiasi momento integrato con i seguenti moduli opzionali: Diffusione polmonare, Volumi polmonari, Meccanica respiratoria, Prova da Sforzo Cardiopolmonare, Valutazione Nutrizionale, Resistenza vie aeree, Dosimetro Integrato, Pulsossimetro integrato.

    Moduli Q-Box
  • Caratteristiche
    Soluzione “all-in-one”. Q-Box è una cabina di plpetismografia corporea a pressione variabile che include tutti i componenti hardware e software per test dei volumi polmonari, resistenze e meccanica respiratoria (MIP/MEP, PO.1).

    Massima accuratezza. La cabina garantisce massimi standard di comodità ed allo stesso tempo alta sensibilità ai cambi di volume. I sensori di pressione sono particolarmente accurati e reattivi.

    Comodità ed accessibilità. La cabina è spaziosa, comoda ed è facilmente accessibile per adulti e pazienti speciali. Possibilità di effettuare i test sia dentro che fuori la cabina.

    Design pratico. La struttura della cabine in vetro ed alluminio garantisce larghe superifici trasparenti, chiusura sigillata e pareti semplici da pulire. Possibilità di regolare la posizione della sedia e del braccio con testata valvolata.

    Powered by OMNIA. La nuova interfaccia software, semplice ed ergonomica, con workflow intuitivo e gerarchico. OMNIA utilizza un database SQL standard che permette di archiviare dati illimitati in maniera sicura.

    Workflow. Interfaccia OMNIA e workflow semplificato sono stati introdotti per semplificare le procedure e per ridurre la durata dei test.

    Calibrazioni veloci e semplici. Q-Box permette di effettuare sia calibrazioni standard (flussimetro e analizzatori gas) che test avanzati di accuratezza, come la linearizzazione del pneumotacografo e la verifica di tutti gli spirometri.

    Interpretazione automatica. Strumento di interpretazione avanzato tramite un algoritmo che elabora automaticamente i risultati e fornisce una breve interpretazione inclusi i dati numerici e presentazione grafica dei dati (pittogrammi).

    Network ready. OMNIA è disponibile sia in versione standalone che in configurazione client/server per reti LAN o estese.
  • Spirometria (Standard)

    Spirometria (Standard)

    • Due configurazioni di flussimetri disponibili: turbina digitale o pneumotacografo multiuso
    • Spirometria completa (FVC, SVC e MVV)
    • Dosimetro integrato per test di bronco-provocazione accurati e semplici (opzione)
    • Resistenza delle vie aeree (Rocc) e monitor SpO2 integrati (opzione)
    • In dotazione l’innovativo software OMNIA per archiviazione, gestione ed interpretazione dei test
    Pletismografia corporea (Standard)

    Pletismografia corporea (Standard)

    • Volumi polmonari, resistenza delle vie aeree e spirometria in un unico test
    • Ampia cabina (873 litri) garantisce il massimo comfort mantenendo un’alta sensibilità ai cambi di volume
    • Pneumotacografo di altissima precisione
    • Fornito con Camera di Compensazione e Simulatore TGV per ricerca e controlli di qualità di routine
    Diffusione polmonare (Opzione)

    Diffusione polmonare (Opzione)

    • DLCO respiro singolo (con apnea)
    • DLCO respiro singolo (Intrabreath)
    • DLCO 3eq (metodo delle 3 equazioni)
    • Diffusione di membrana Sensori (CO, CH4) ad infrarossi estremamente veloci
    • Misura dei volumi polmonari con la tecnica della diffusione a respiro singolo
    Meccanica respiratoria (Standard)

    Meccanica respiratoria (Standard)

    • Valutazione della forza dei muscoli respiratori
    • Massima Pressione Inspiratoria (MIP)
    • Massima Pressione Espiratoria (MEP)
    • Respiratory Drive (PO.1)
    • Misure veloci e non invasive
    • Piena conformità alle linee guida ATS/ERS
    Resistenza vie aeree (Opzione)

    Resistenza vie aeree (Opzione)

    • Interrupter technique (Rrs, int)
    • High reproducibility and correlation with body plethysmography tests
    • Ideal for testing non collaborative, critically ill patients and children
    • Simplified test manoeuvre
    • Easy to disinfect
    • Scientifically validated
  • PARAMETRI PRINCIPALI
    Spirometria (FVC, SVC, MVV, Broncoprovocazione)
    Pletismografia corporea (TGV, RAW)
    Meccanica respiratoria (MIP/MEP, P0.1)
    Test di broncoprovocazione con dosimetro integrato
    Diffusione polmonare (DLCOsb, DLCOib)
    Resistenza delle vie aeree (Rocc)
    Oscillazioni Forzate (FOT)
    HARDWARE
    Analizzatore CO – DLCO NDIR
    Analizzatore CH4 – DLCO NDIR
    Flussimetro - PFT Pneumotacografo Lilly multiuso
    Flussimetro - PFT Turbina bidirezionale 0-28mm
    Interfaccia USB A-B, RS-232, HR-TTL, SpO2
    Alimentazione 100-240V ± 10% 50/60 Hz
    SOFTWARE
    Interfaccia Software OMNIA (clicca qui)
    Compatibilità Sistema Operativo Windows 7 SP1 (32 bit, 64 bit), Windows 8.x (32 bit, 64 bit), Windows 10 (32 bit, 64bit), Windows 11 (64bit)
    Lingue Italiano, Inglese, Spagnolo, Francese, Tedesco, Portoghese, Greco, Olandese, Turco, Russo, Cinese Tradizionale & Semplificato, Coreano, Romeno, Polacco, Ceco, Norvegese, Ebraico
    Note: ⚫ Standard ⚪ Opzione

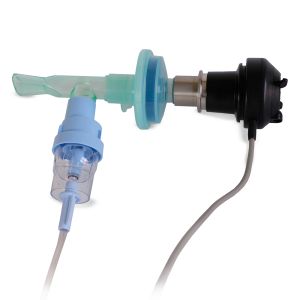

  • Dosimetro integrato

    Dosimetro integrato

    Dosimetro integrato per test di broncoprovocazione semplici da eseguire ed altamente accurati
    • Gestione controllata ed accurata dei test di broncoprovocazione
    • Nebulizzatore Philips Respironics, semplice da pulire e disinfettare
    • Scelta tra protocolli standard (ATS “Five breaths” e Lofarma) e definiti dagli utenti
    • Protocollo multi-step con singola concentrazione di farmaco
    • Piena conformità con le linee guida ATS/ERS

    Maggiori dettagli

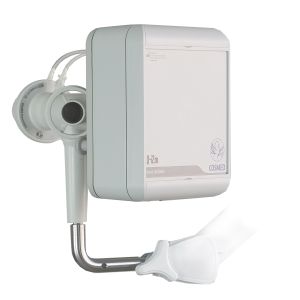

    Oscillazioni Forzate (FOT)

    Oscillazioni Forzate (FOT)

    Il metodo di riferimento per la meccanica respiratoria in ambito pediatrico

    • Misura dell’impedenza respiratoria totale mediante la tecnica Pseudo Random Noise Signal
    • Non è richiesta collaborazione da parte del paziente
    • Ideale per la misura della funzione polmonare in bambini in età prescolare
    • Valutazione veloce ed intuitiva
    • Tecnica accurata, affidabile e riproducibile
    • Compatbile con Quark PFT, Q-Box e Quark Spiro

    Maggiori dettagli

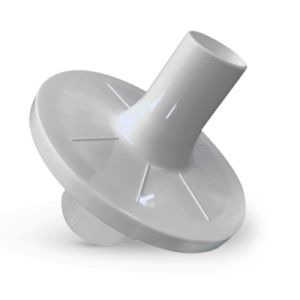

  • Filtri respiratori antivirali e antibatterici

    Filtri respiratori antivirali e antibatterici

    Una valida soluzione per ridurre la contaminazione garantendo la sicurezza sia del paziente che dell’operatore senza compromettere le prestazioni del test.

    Due diverse tipologie di boccaglio, ovale e rotondo, garantiscono la massima ergonomia e la compatibilità con qualsiasi raccordo.
    • Elevata efficienza di filtrazione virale e batterica (99.999%)
    • Bassa resistenza al flusso d’aria
    • Adatti sia per i test di funzionalità polmonare che per i test da sforzo
    • Spazio morto minimo
    • Confezionati singolarmente in scatola da 50 pezzi

    Questi filtri sono conformi alle più recenti linee guida ERS che raccomandano di utilizzare i filtri con efficienza minima comprovata per un flusso espiratorio elevato da 600 a 700 L/min2.

    Maggiori dettagli

    Pulsossimetro

    Pulsossimetro

    Pulsossimetri di alta qualità integrati per la misura della saturazione di ossigeno a riposo o sotto sforzo
    • Ampia gamma di ossimetri e sensori per diverse tipologie di pazienti
    • Tecnologia di piccole dimensioni leggera e portatile
    • Basso consumo (60 mW)
    • Monitoraggio accurato in ambienti difficili e in condizioni critiche
    • Filtro intelligente “pulse-by-pulse”
    Carrelli

    Carrelli

    Gamma completa di carrelli medicali per applicazioni cliniche e per ricerca applicata
    • Costruito direttamente da COSMED
    • Scelta tra uno o due monitor
    • Scelta tra carrelli con spazio per 1 o 3 bombole di calibrazione
    • No cavi scoperti
    • Trasformatore di isolamento

    Maggiori dettagli
