Quark PFT
Modularità innovativa e connettività avanzata per test di funzionalità polmonare
-
Quark PFT è il nuovo sistema modulare per l’analisi della funzione polmonare, ideato dalla COSMED per essere configurato con moduli ed opzioni a seconda delle proprie esigenze. I moduli disponibili comprendono: Spirometria (standard), Volumi Polmonari, Diffusione Alveolo Capillare, Pletismografia Corporea, Meccanica Respiratoria, Valutazione Metabolica, Dosimetro Integrato e Pulsossimetro Integrato. La varietà di opzioni e configurazioni rendono il Quark PFT lo strumento ideale per qualsiasi laboratorio di pneumologia. L’estrema modularità del sistema consente una manutenzione semplice e rapida senza la necessità di alcuna esperienza specifica o preparazione tecnica. Quark PFT impiega tecnologie innovative, assicurando un livello di accuratezza che supera i criteri ATS/ERS.
-
Modularità reale. Quark PFT può essere configurato in modo da soddisfare le più svariate esigenze. La struttura a moduli consente inoltre di poter passare agevolmente e a costi ridotti a configurazioni più complesse.
Scelta di flussimetro. Il Quark PFT può essere configurato sia con pneumotacografo Lilly multi-uso o con turbina digitale multi uso.
Bassi costi di funzionamento. L’architettura del Quark PFT mira a ridurre il più possibile la manutenzione ordinaria ed a risolvere rapidamente qualsiasi problema tecnico tramite la semplice sostituzione della scheda guasta.
Powered by OMNIA. La nuova interfaccia software, semplice ed ergonomica, con workflow intuitivo e gerarchico. OMNIA utilizza un database SQL standard che permette di archiviare dati illimitati in maniera sicura.
Calibrazioni veloci e semplici. Il Quark PFT permette di effettuare sia calibrazioni standard (flussimetro e analizzatori gas) che test avanzati di accuratezza, come la linearizzazione del pneumotacografo e la verifica di tutti gli spirometri.
Workflow. Interfaccia OMNIA e workflow semplificato sono stati introdotti per semplificare le procedure e per ridurre la durata dei test.
Interpretazione automatica. Strumento di interpretazione avanzato tramite un algoritmo che elabora automaticamente i risultati e fornisce una breve interpretazione inclusi i dati numerici e presentazione grafica dei dati (pittogrammi).
Network ready. OMNIA è disponibile sia in versione standalone che in configurazione client/server per reti LAN o estese. -

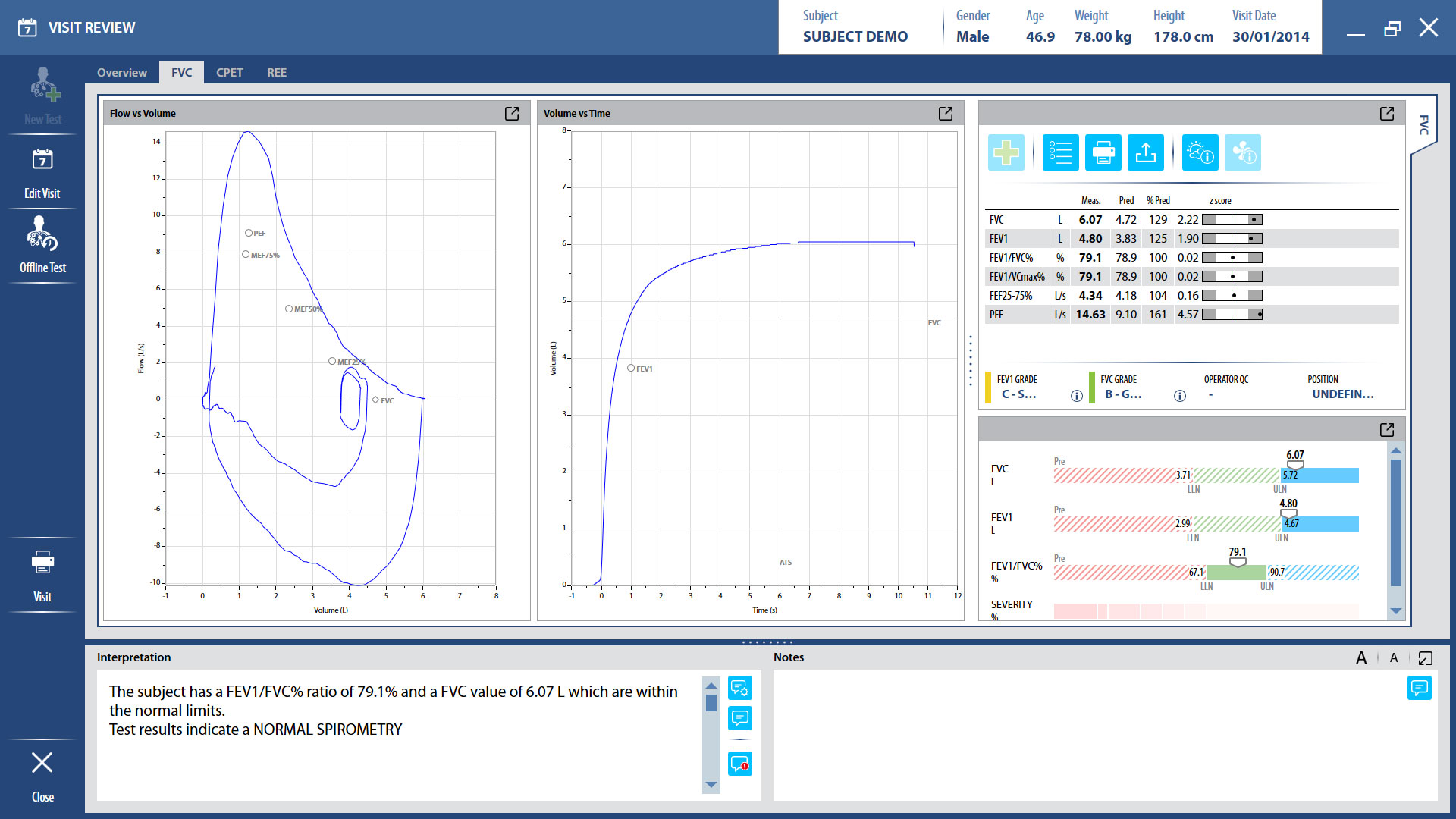

Spirometria (Standard)
- Due configurazioni di flussimetri disponibili: turbina digitale o pneumotacografo multiuso
- Spirometria completa (FVC, SVC e MVV)
- Dosimetro integrato per test di bronco-provocazione accurati e semplici (opzione)
- Resistenza delle vie aeree (Rocc) e monitor SpO2 integrati (opzione)
- In dotazione l’innovativo software OMNIA per archiviazione, gestione ed interpretazione dei test

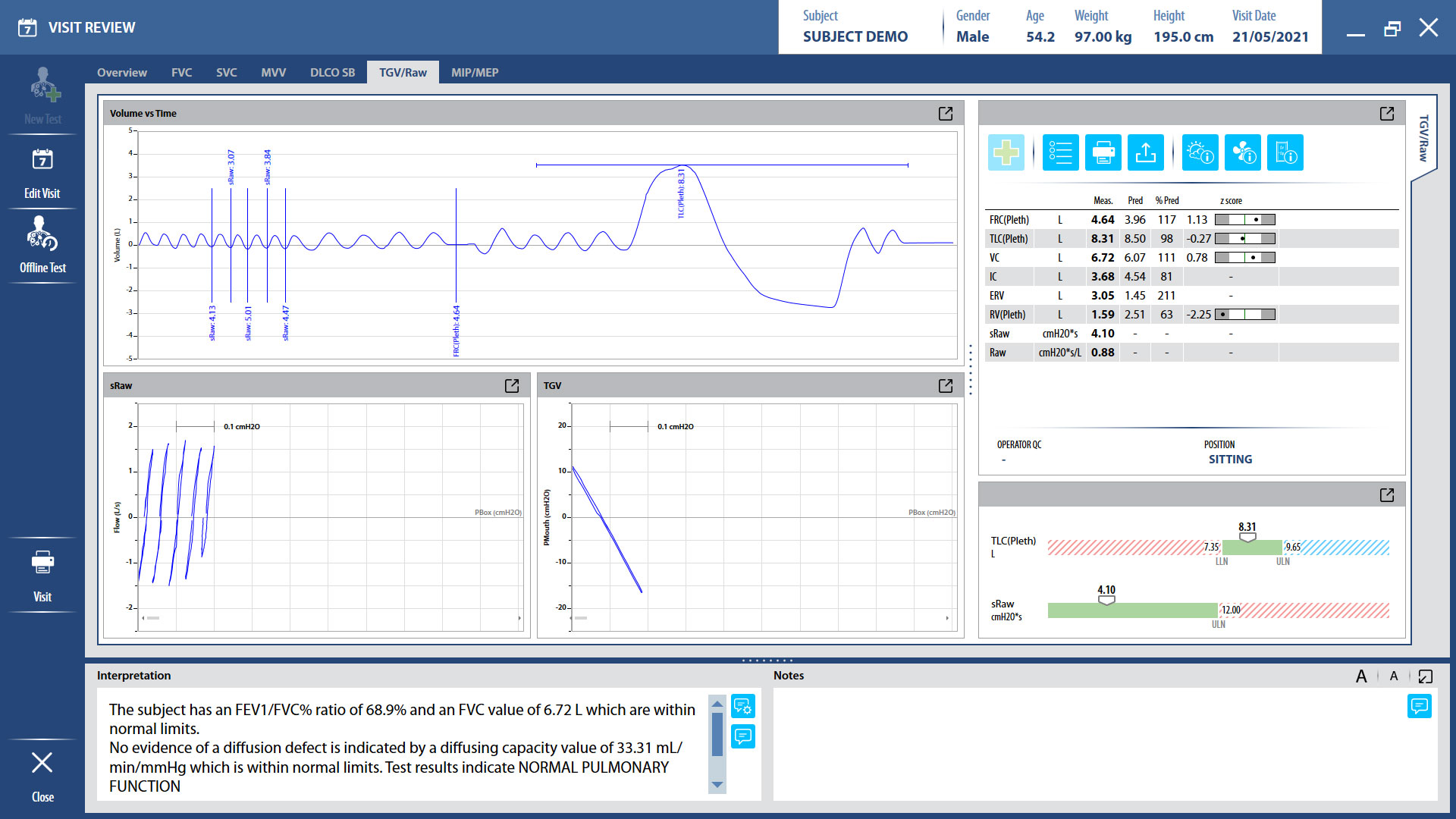

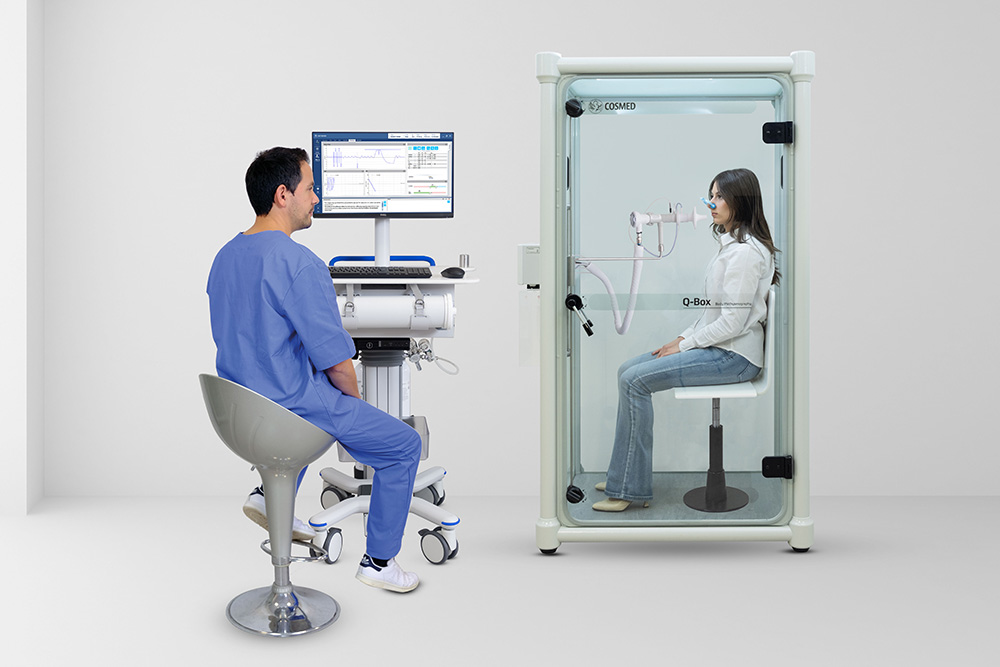

Pletismografia corporea (Opzione)
- Volumi polmonari, resistenza delle vie aeree e spirometria in un unico test
- Ampia cabina (873 litri) garantisce il massimo comfort mantenendo un’alta sensibilità ai cambi di volume
- Pneumotacografo di altissima precisione
- Fornito con Camera di Compensazione e Simulatore TGV per ricerca e controlli di qualità di routine

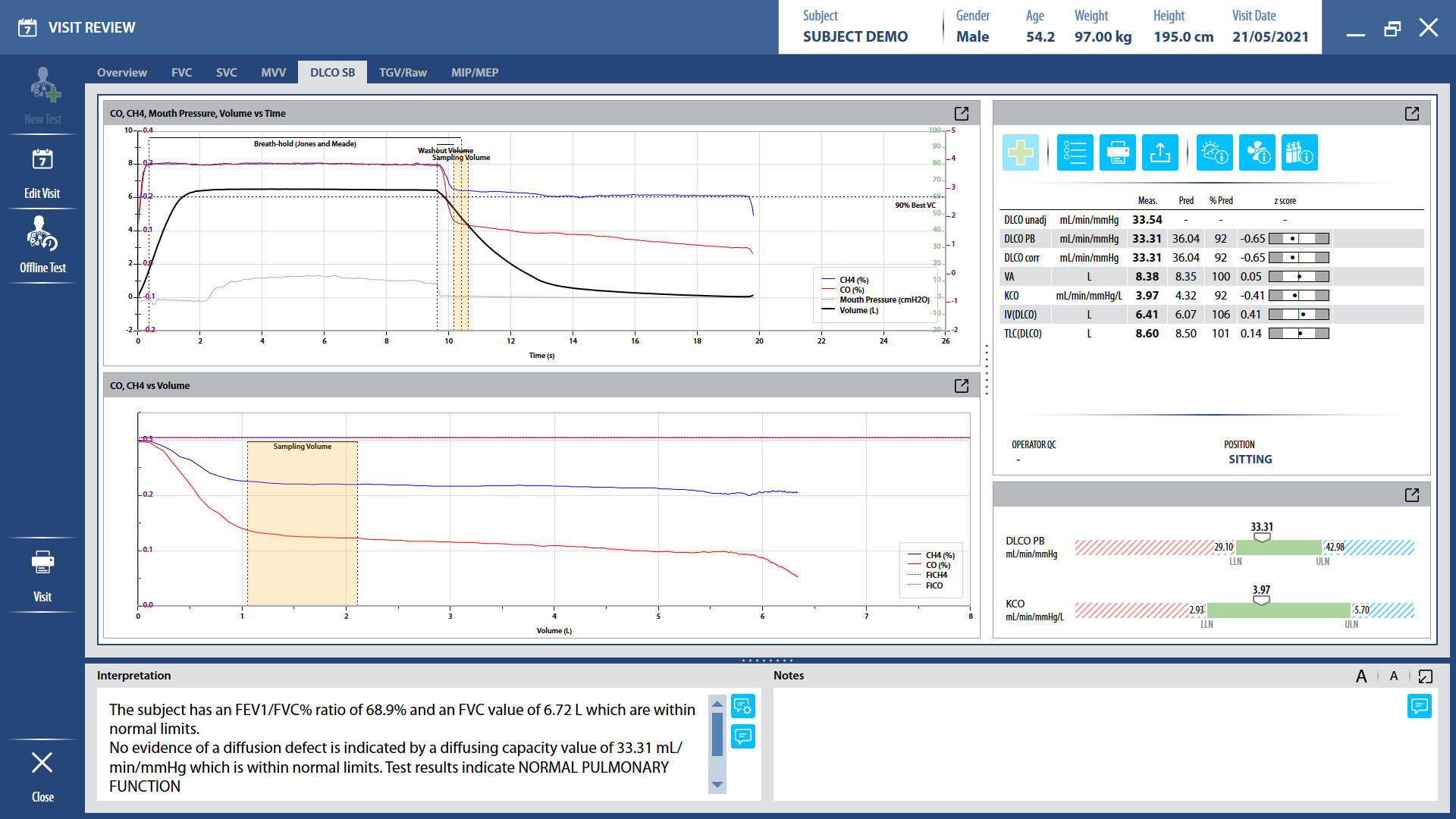

Diffusione polmonare (Opzione)
- DLCO respiro singolo (con apnea)
- DLCO respiro singolo (Intrabreath)
- DLCO 3eq (metodo delle 3 equazioni)
- Diffusione di membrana Sensori (CO, CH4) ad infrarossi estremamente veloci
- Misura dei volumi polmonari con la tecnica della diffusione a respiro singolo

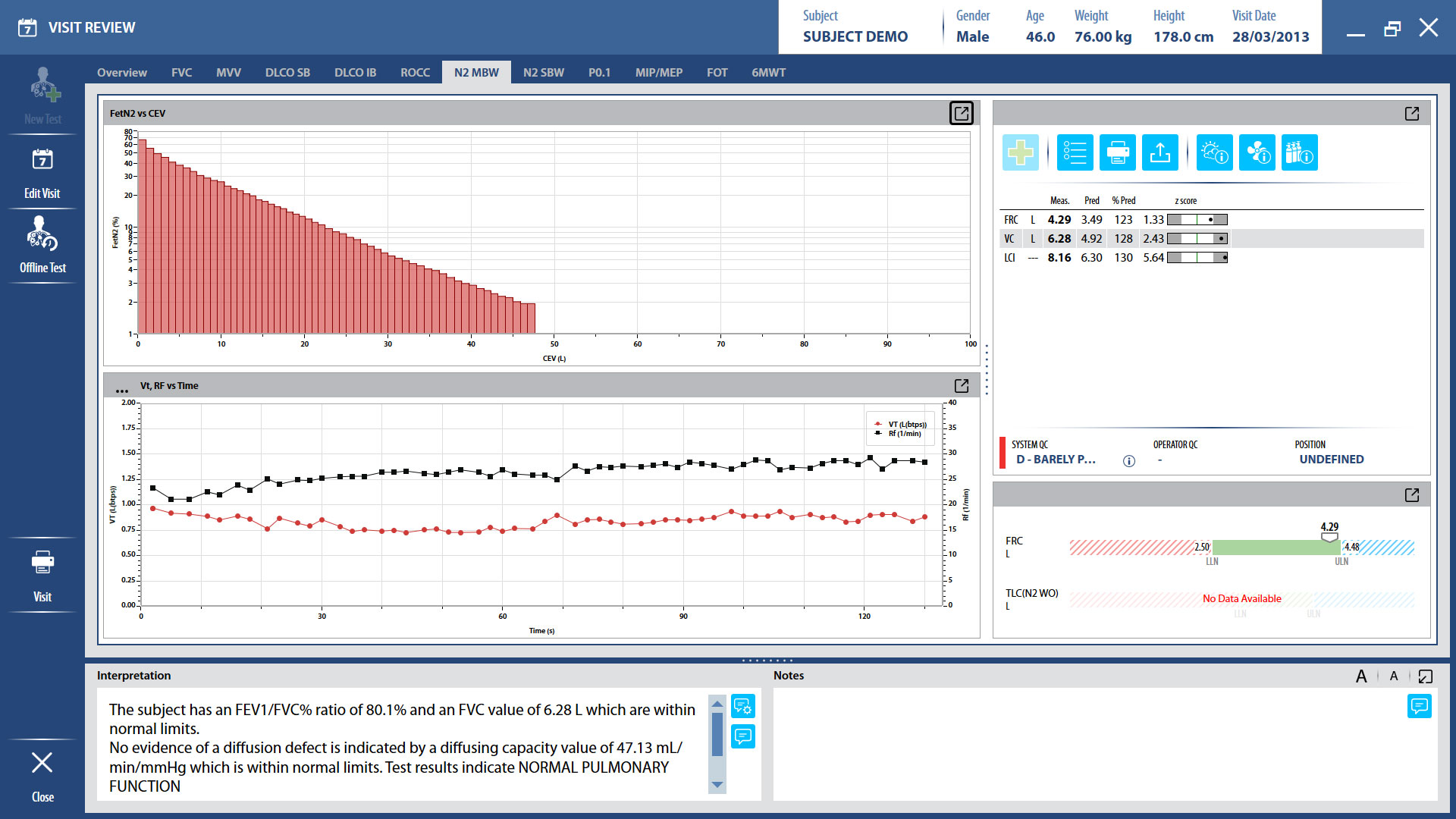

Washout d'azoto (Opzione)
- Misura della capacità funzionale residua (FRC) attraverso le tecniche del wash-out d’azoto e del respiro singolo 100% O2
- Analisi distribuzione polmonare (LCI, AMDN)
- Valida ed economica alternativa alla pletismografia corporea per la misura dei volumi polmonari
- Procedure semplificate di manutenzione ordinaria e di calibrazione

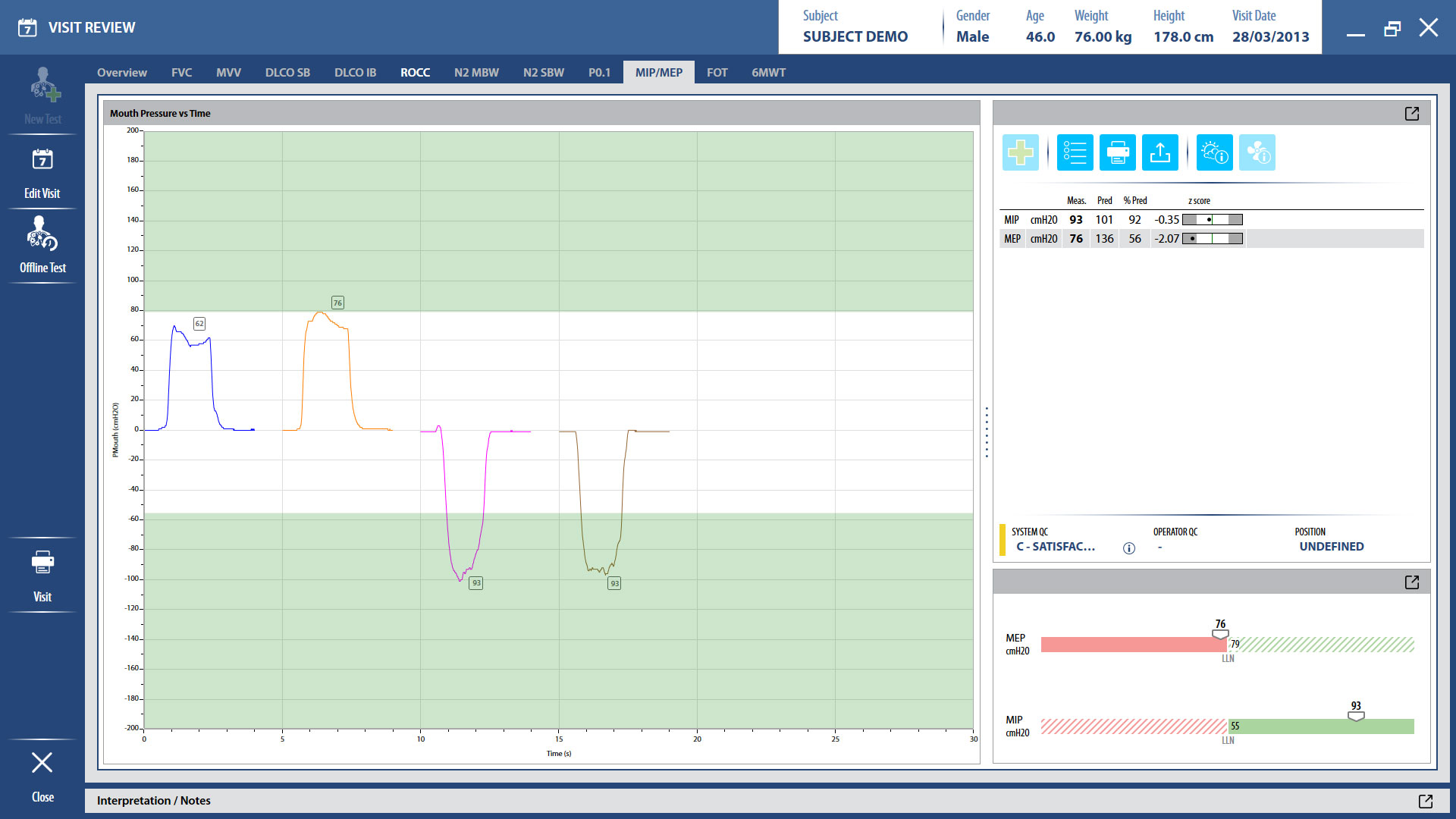

Meccanica respiratoria (Opzione)
- Valutazione della forza dei muscoli respiratori
- Massima Pressione Inspiratoria (MIP)
- Massima Pressione Espiratoria (MEP)
- Respiratory Drive (PO.1)
- Misure veloci e non invasive
- Piena conformità alle linee guida ATS/ERS

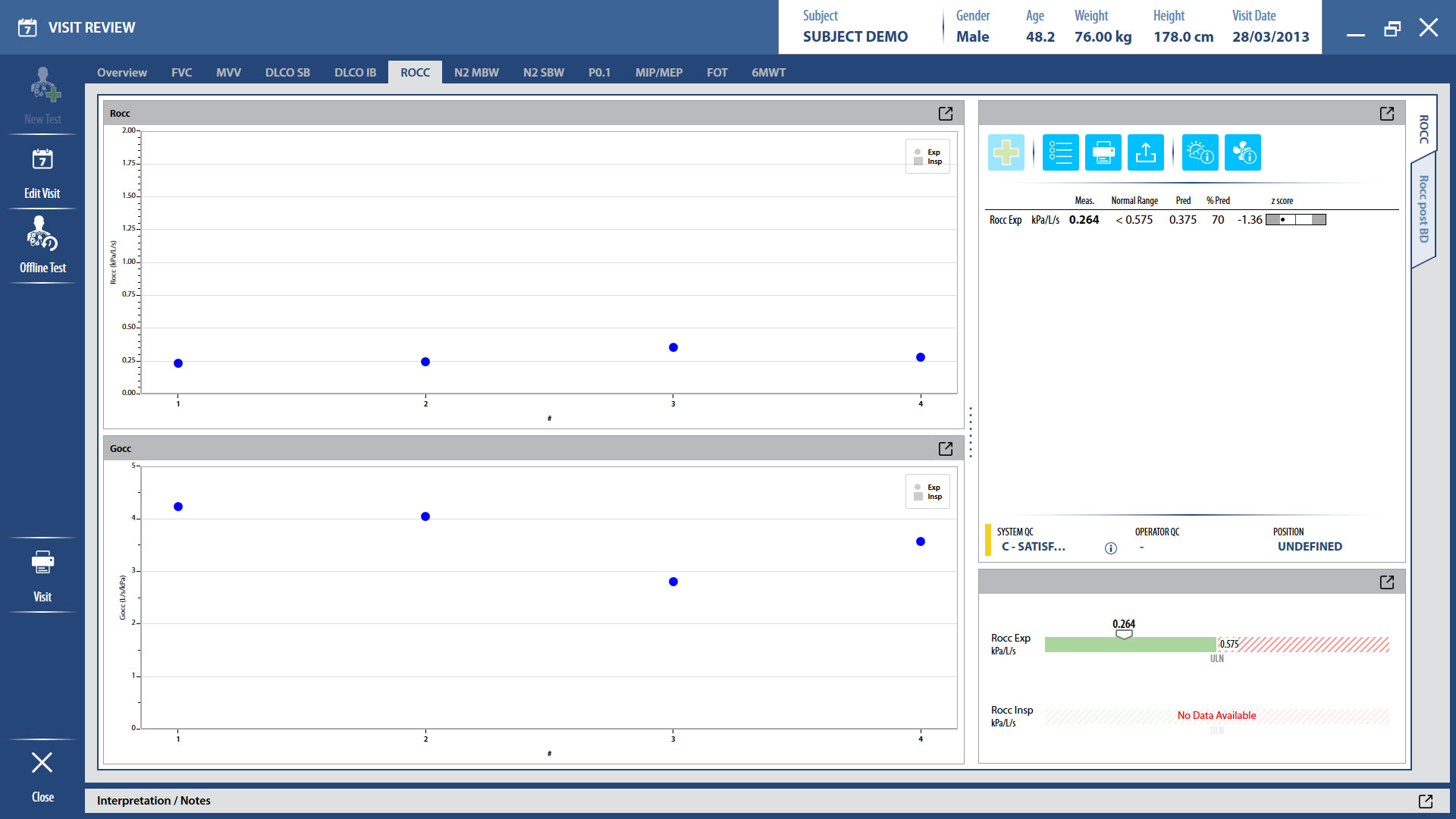

Resistenza vie aeree (Opzione)
- Interruzione del flusso (Rrs, int)
- Alta riproducibilità e correlazione dei risultati con test pletismografici
- Ideale per test con pazienti poco collaborativi, pazienti critici e bambini
- Manovra del test semplificata
- Facile da disinfettare
- Validato scientificamente
Oscillazioni forzate (Opzione)
- Misura dell’impedenza respiratoria totale mediante la tecnica Pseudo Random Noise Signal
- Non è richiesta collaborazione da parte del paziente
- Ideale per la misura della funzione polmonare in bambini in età prescolare
- Valutazione veloce ed intuitiva (8 secondi a respiro corrente)
- Tecnica accurata, affidabile e riproducibile

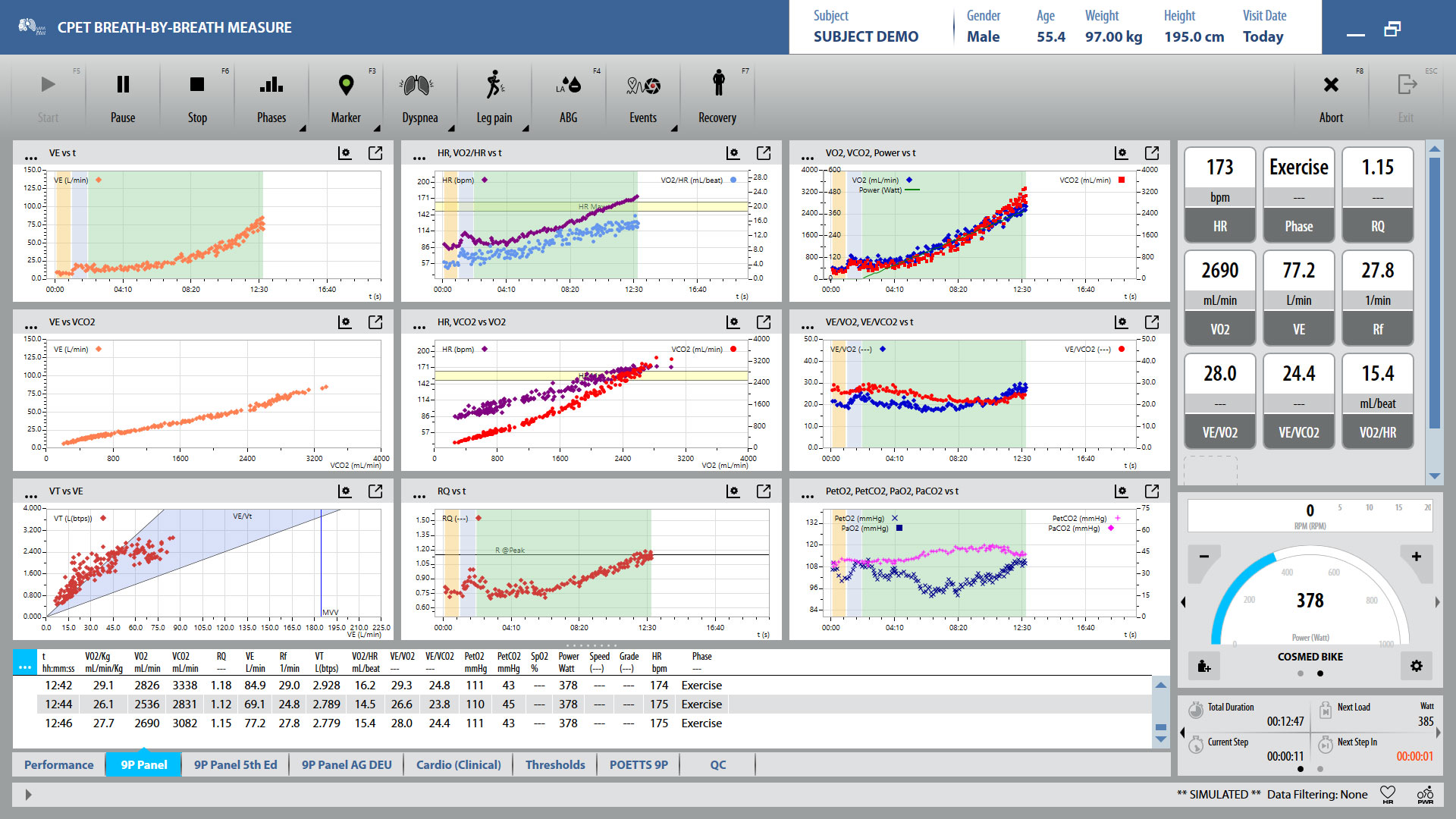

Metabolico (Opzione)
- Scambio dei gas intrapolmonari (VO2, VCO2)
- Soglia anaerobica (AT)
- Gittata cardiaca (Wasserman)
- ECG integrato a 12 derivazioni (GAS/ECG)
- Valutazione nutrizionale (RMR, REE)
-
Note: ⚫ Standard ⚪ OpzionePARAMETRI PRINCIPALI Spirometria (FVC, SVC, MVV, Broncoprovocazione) ⚫ Pletismografia corporea (TGV, RAW) ⚪ Washout d'azoto (FRCsb, FRCmb) ⚪ Diffusione polmonare (DLCOsb, DLCOib) ⚪ Meccanica respiratoria (MIP/MEP, P0.1) ⚪ Resistenza vie aeree (Rocc, Rint, Gocc) ⚪ Oscillazioni forzate (Zrs, Rrs, Xrs) ⚪ Pulsossimetria (SpO2, HR) ⚪ VO2max, submax VO2 ⚪ Soglie (AT, RCP) ⚪ Altri parametri CPET (VE Response, VE/VCO2, OUES, VO2/WR, O2 Pulse, EFVL) ⚪ Metabolismo basale (REE, RQ, substrati %FAT, %PRO, %CHO) ⚪ HARDWARE Analizzatore O2 – Metabolic/N2WO Paramagnetic Analizzatore CO2 – Metabolic/N2WO NDIR Analizzatore CO – DLCO NDIR Analizzatore CH4 – DLCO NDIR Flussimetro - PFT Pneumotacografo Lilly multiuso Flussimetro - PFT/Esercizio Turbina bidirezionale 0-28mm Flussimetro - Riposo Turbina bidirezionale 0-18mm Interfaccia USB A-B, RS-232, HR-TTL, SpO2 Alimentazione 100-240V ± 10% 50/60 Hz SOFTWARE Interfaccia Software OMNIA (clicca qui) Compatibilità Sistema Operativo Windows 7, 8, 8.1, 10 Lingue Italiano, Inglese, Spagnolo, Francese, Tedesco, Portoghese, Greco, Olandese, Turco, Russo, Cinese Tradizionale & Semplificato, Coreano, Romeno, Polacco, Ceco, Norvegese, Ebraico -

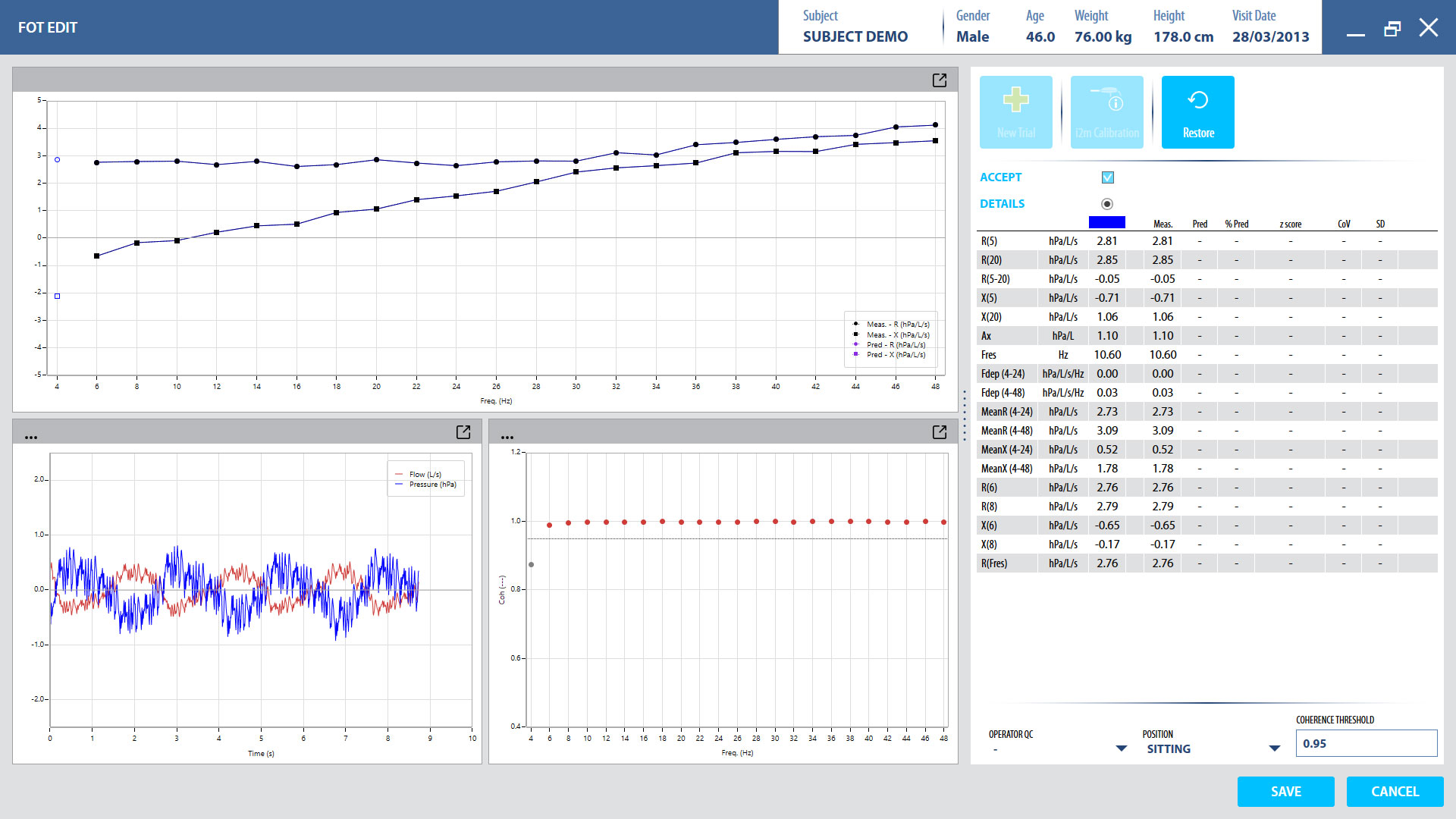

Oscillazioni Forzate (FOT)
Il metodo di riferimento per la meccanica respiratoria in ambito pediatrico- Misura dell’impedenza respiratoria totale mediante la tecnica Pseudo Random Noise Signal
- Non è richiesta collaborazione da parte del paziente
- Ideale per la misura della funzione polmonare in bambini in età prescolare
- Valutazione veloce ed intuitiva
- Tecnica accurata, affidabile e riproducibile
- Compatbile con Quark PFT e Quark Spiro
Dosimetro integrato
Dosimetro integrato per test di broncoprovocazione semplici da eseguire ed altamente accurati- Gestione controllata ed accurata dei test di broncoprovocazione
- Nebulizzatore Philips Respironics, semplice da pulire e disinfettare
- Scelta tra protocolli standard (ATS “Five breaths” e Lofarma) e definiti dagli utenti
- Protocollo multi-step con singola concentrazione di farmaco
- Piena conformità con le linee guida ATS/ERS

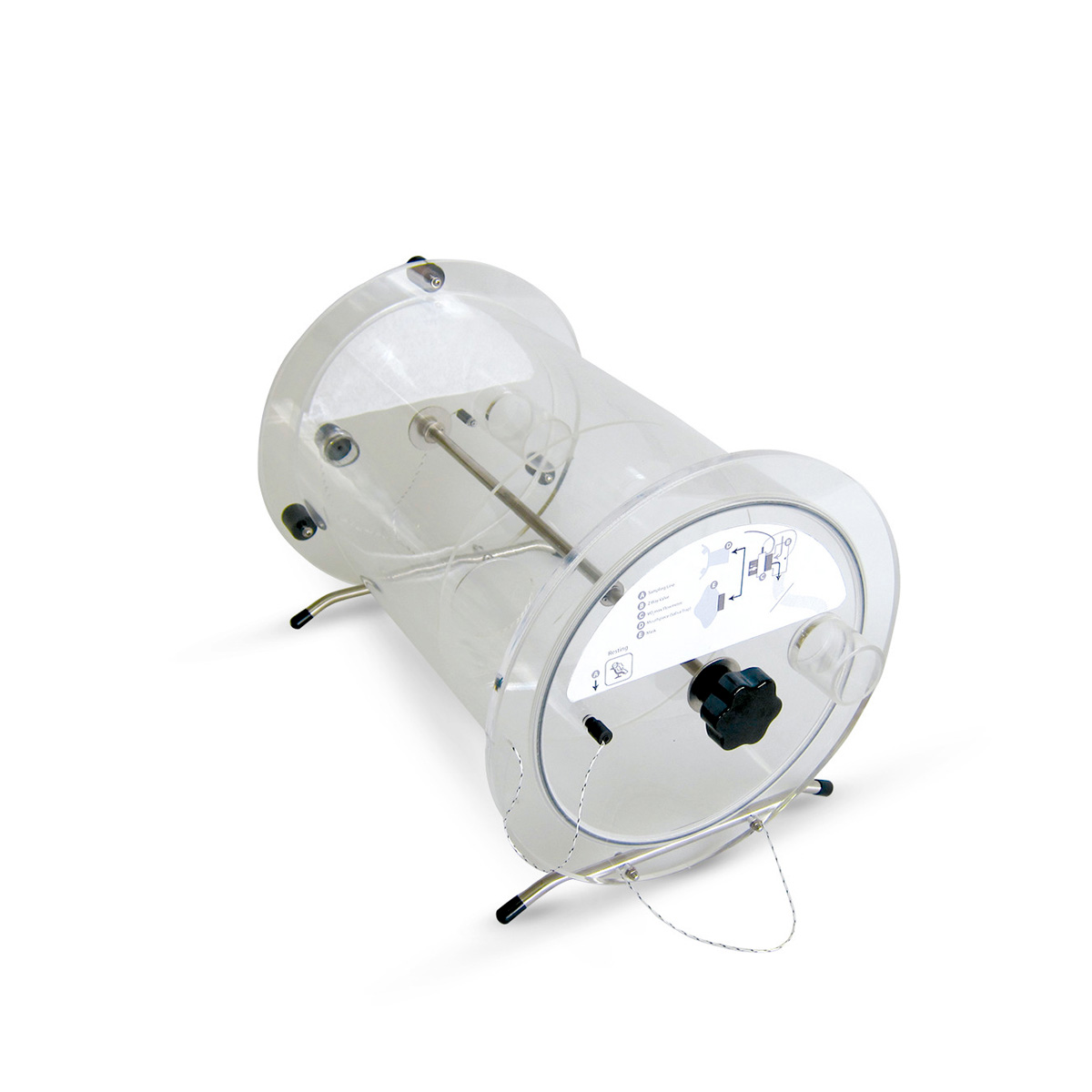

Camera di miscelamento
Soluzione ideale per la misura accurata dei gas espirati in test da sforzo di scienza dello sport- Test altamente accurati in protocolli“steady state”
- Adatto a tassi di ventilazione particolarmente alti
- Valvola a due vie fissata direttamente alla maschera o al boccaglio
- Montaggio semplice e veloce
- Procedura dedicata di calibrazione del flussimetro

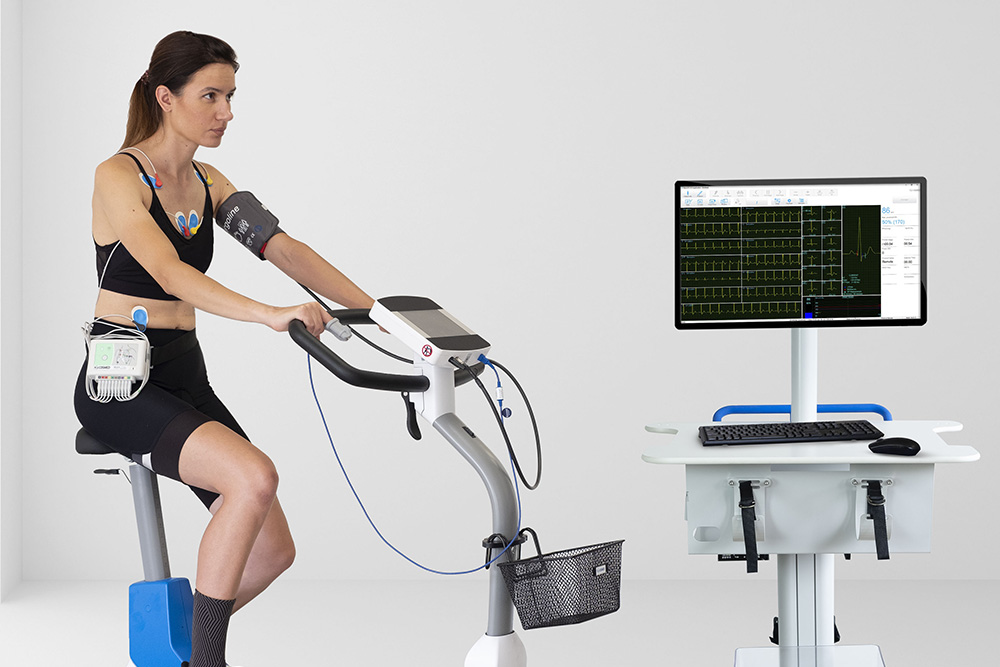

ECG da sforzo
ECG da sforzo ad alta qualità diagnostica, disponibile in versione telemetrica o con cavo paziente- Interpretazione ECG a riposo e sotto sforzo
- Segnale ECG ad alta risoluzione
- Full Disclosure e Scroll back durante il test
- Segmenti ST, Trends ed analisi delle aritmie
- Protocolli di esercizio standard o personalizzabili
- Integrazione con apparecchiature COSMED per l’analisi dei gas espirati
- Database pazienti e compatibilità network
-
Filtri respiratori antivirali e antibatterici
Una valida soluzione per ridurre la contaminazione garantendo la sicurezza sia del paziente che dell’operatore senza compromettere le prestazioni del test.
Due diverse tipologie di boccaglio, ovale e rotondo, garantiscono la massima ergonomia e la compatibilità con qualsiasi raccordo.- Elevata efficienza di filtrazione virale e batterica (99.999%)
- Bassa resistenza al flusso d’aria
- Adatti sia per i test di funzionalità polmonare che per i test da sforzo
- Spazio morto minimo
- Confezionati singolarmente in scatola da 50 pezzi
Questi filtri sono conformi alle più recenti linee guida ERS che raccomandano di utilizzare i filtri con efficienza minima comprovata per un flusso espiratorio elevato da 600 a 700 L/min2.Maschere
Maschere facciali multiuso in silicone per test metabolici comodi ed accurati sia a riposo che sotto sforzo- 5 taglie (3 adulti e 2 Pediatriche)
- Disponibili anche con valvole inspiratorie
- Multi uso e semplici da disinfettare e sterilizzare
- Design anatomico per perfetta aderenza e riduzione perdite d’aria
- Massima stabilità anche in condizioni estreme
- Perfetta aderenza su qualsiasi tipo di forma facciale
Pulsossimetro
Pulsossimetri di alta qualità integrati per la misura della saturazione di ossigeno a riposo o sotto sforzo- Ampia gamma di ossimetri e sensori per diverse tipologie di pazienti
- Tecnologia di piccole dimensioni leggera e portatile
- Basso consumo (60 mW)
- Monitoraggio accurato in ambienti difficili e in condizioni critiche
- Filtro intelligente “pulse-by-pulse”

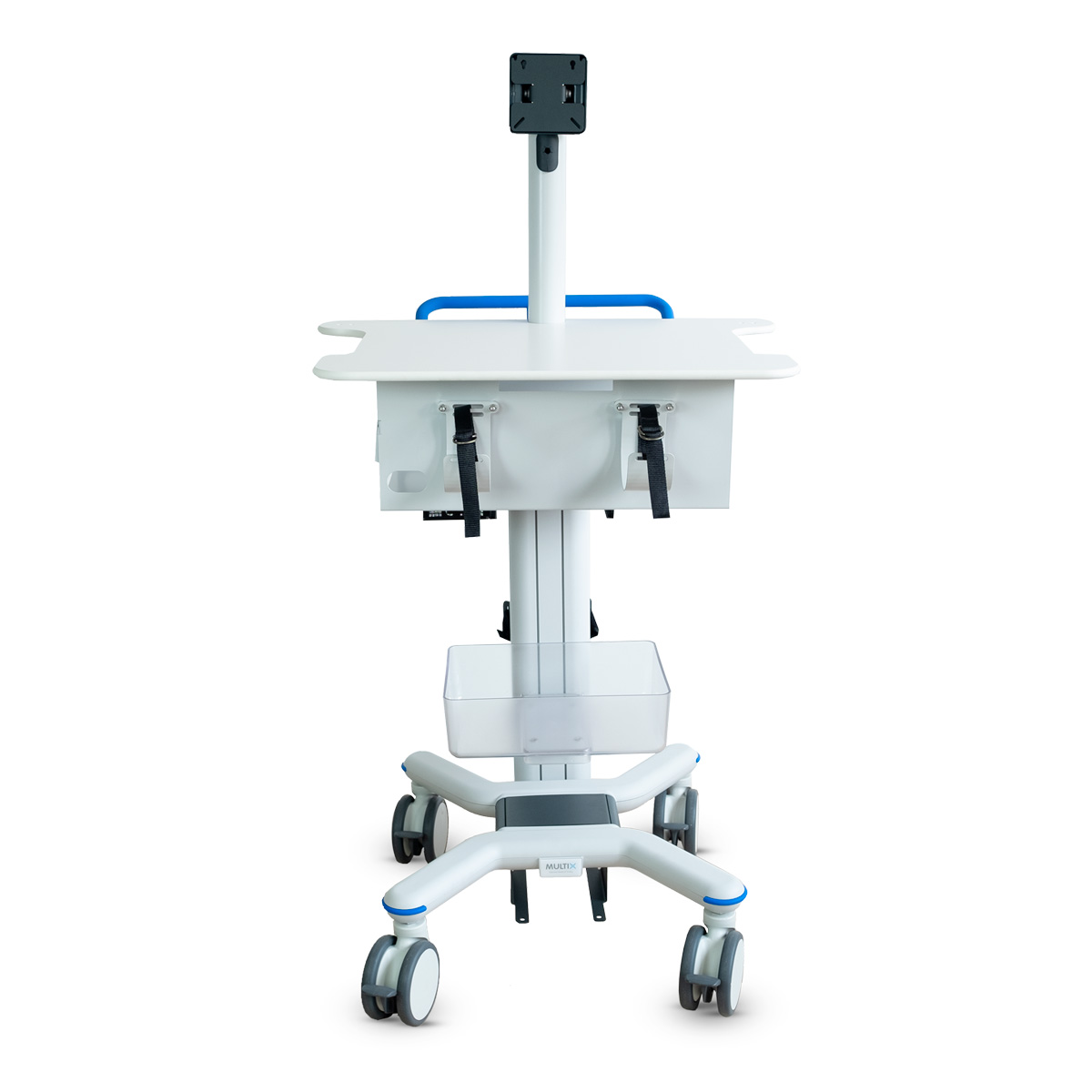

Carrelli
Gamma completa di carrelli medicali per applicazioni cliniche e per ricerca applicata- Costruito direttamente da COSMED
- Scelta tra uno o due monitor
- Scelta tra carrelli con spazio per 1 o 3 bombole di calibrazione
- No cavi scoperti
- Trasformatore di isolamento
